CY-3型恒速器产品主要技术指标及原理

CY-3型恒速器产品主要技术指标及原理

一、概述
CY-3型恒速器，使用直流伺服电机驱动，通过调节调压器来改变电机电压，从而改变电机转速，电机带动传动盘转动，其转速通过光电测速机构测量后显示。所以说CY-3型恒速器具有调节转速方便，显示直观，准确度高，稳定可靠等特点。对被检定的各种型号规格的绝缘电阻表具有夹紧牢固，前后、左右倾斜 5o 的稳定操作与功能。是JJG622－97《绝缘电阻表检定规程》中配套使用的检定设备。

二、主要技术指标
1、使用环境
温度：－10℃~  40℃
湿度：<80％
周围空气中不含有放射性物质及腐蚀性气体，无强磁场干扰。
2、电网供电电压
20V ±10％   50HZ ±1HZ
3、消耗功率   100W
4、调速范围；≥180r/min, 绝缘电阻表使用范围80～160r/min。
5、转速准确度：±1r/min
6、外形尺寸：380×380×320（mm）
7、贮存条件：仪器应存放在温度－25℃～40℃，相对湿度＜90％，周围空气中不含腐蚀性气体的环境中。

三、工作原理

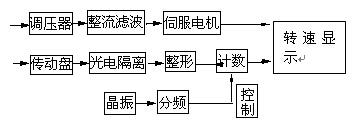

1、原理方框图：

2、原理框图说明：
调节调压器的输出电压，使供给直流伺服电机的电压得以改变。从调压器输出的交流电经整流滤波后供给直流伺服电机，电机便在这种电压下工作，电机的转动带动传动盘转动，传动盘的转速通过光电隔离电路后转换成电信号，在经过整形后，在标准频率的控制下进行计数显示。

四、操作说明
1、调节底盘高低及左右夹紧块，使被检绝缘电阻表摇把轴的中心与传动盘的中心对齐，绝缘电阻表摇把与传动盘的距离以不影响转动为宜，并使摇把紧靠传动盘上的橡胶块，最后夹紧绝缘电阻表。
2、将转速调整旋钮（逆时针）旋到低位置。
3、插上电源，开机（压下电源开关）显示应全为零，电源指示灯亮，电机及传动盘不转动。
4、顺时针旋转转速调整旋钮，电机及传动盘转动，并显示传动盘的转速。
5、机器前后倾斜 5o, 由按装在机器前面的定位销调节，拔出定位销，使机器倾斜后，再将定位销插入相应的定位孔即可。
7、机器左右倾斜5o ,由按装在机器侧面的定位销调节，调整机器倾斜角度后，再插入相应的定位孔即可。

五、使用注意事项
1、按操作1、2、3、4条进行，当发现电机不启动时，应立即弹出电源开关，使电机处于停转状态。电机不启动原因是负载力矩太大，应检查绝缘电阻表夹装是否正确或打开机器外罩，调节弹簧拉力，或更换电机轴上的橡胶轮。严格按操作说明第1条调整后即可启动电机转动。
2、定位销上有个紧固螺钉，这是为产品运输设置的，用户作5o倾斜操作时，先取掉这个紧固螺钉。
